Привет всем терейноведам и артефактоведам!

Есть в природе такая штука... Вещица интересная, красивая, добротная, антуражная, но выпущена была небольшим тиражом(похоже только одним) и у нас была труднодоставабельна... не купил оригинал потому что тогда было дороговато, а сейчас не куплю ПАТАМУШТА КАПЕЦ-КАК-ДОРАГА!111 да и нет их особо на барахолках даже сильно убитых.

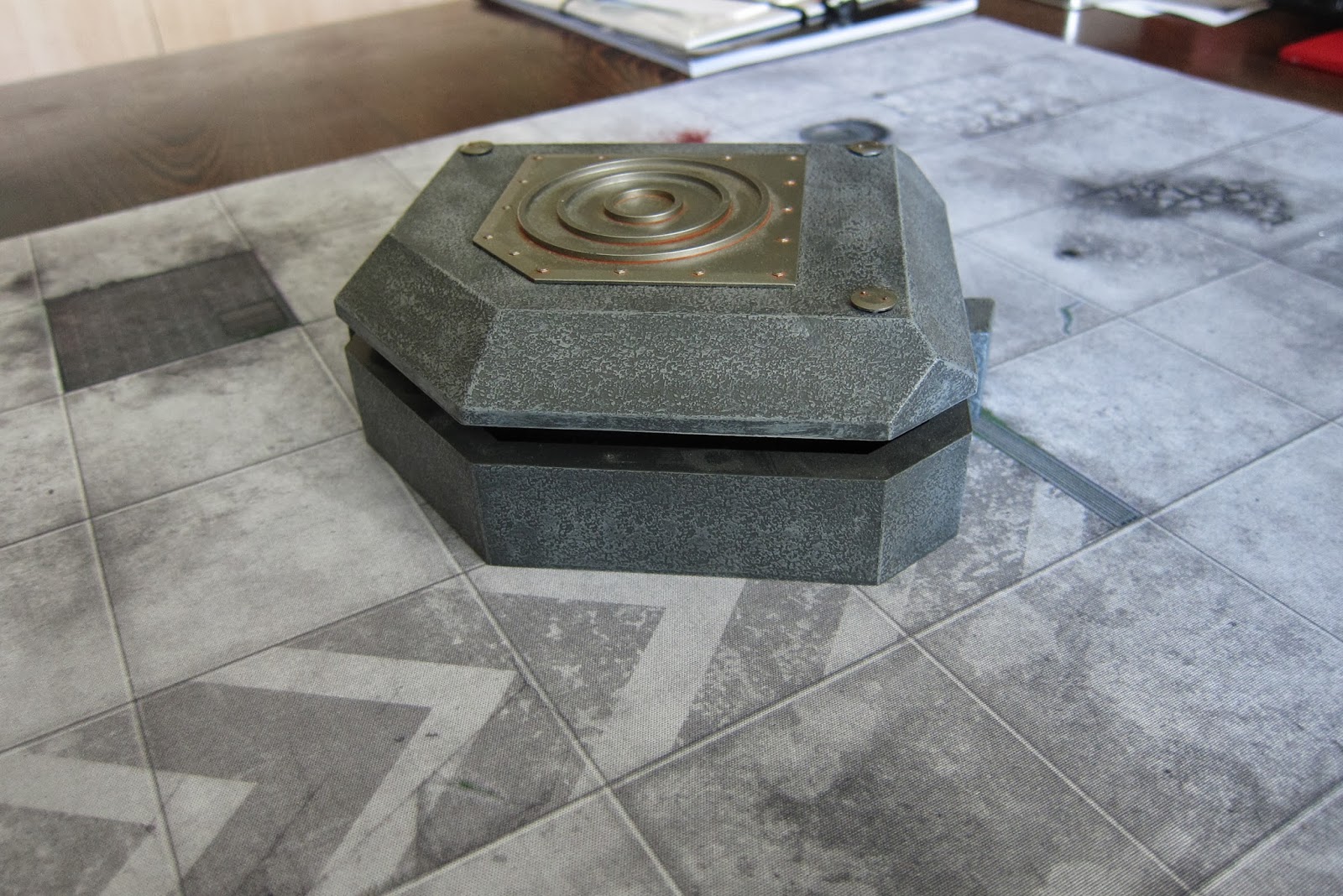

"Сабж"

"Сабж в разборе"

Очень давно собирался делать полноценную копию взамен "казённого шаблона" из рулбука, даже размеры рассчитал, но потом внезапно приключился культурный шок:

Опа чё?1

Укупорка из пенопласта

совпадение по геометрии до миллиметра, только на 5 мм смещена ниша входной двери... O_o

так и играли жопы ленивые, а из-за того, что бункеры вообще использовались реже чем нечасто, то и повода креативить особо не было, даже красить не стал. А вот недавно опять зачесалось.

Основной материал 3мм переплётный картон, добротный такой плотный, многослойный, поэтому хорошо держит форму. В дополнение 2мм и 1.7мм обрезки переплётного картона от отечественного производителя. Для толстых стен эти же обрезки склеил клеем ПВА в блок с недельной сушкой под прессом, после чего резал под размер на станке. Клей ПВА Jowacol 70510-25 густой, типа столярного, заметно лучше схватывается, чем ПВА из магазина канцтовары.

Стены на основе в сборе

Саму основу просто резаком по шаблону, приклеил "прямые" элементы стен из многослойного блока, а скосы уже после сушки вырезал вручную по месту.

подрезал элементы скосов для точной подгонки

хирургический скальпель отлично помог с тонкими работами, у кого знакомые апотекарии есть имейте ввиду ;)

Теперь нижняя часть сохнет, а этот кот имеет головняк как делать отъёмную крышу... Думал даже мокрым картоном формовать, но решил наборную конструкцию сложной формы сделать как у оригинала, что бы все фигурки по росту влезали. Основа верх и низушка с вырезом внутренней части тот же 3мм картон, скосы из 2мм по размеру

Для ровной сборки крыши сделал оправку

Теперь при установке скосов крыша не поедет =)

Для жёсткости торцы скосов тоже подгонял скальпелем

Крупный план стыков

Промежуточная сушка под небольшим гнётом

Вот такая штука пока что выходит... Начинаю прикидывать, чем и как потом красить, с грунтом повозиться придётся - картон сильно впитывает краску и мазки клея на швах заметно выделяются обычно...

С фигуркой для масштаба

В собранном виде

Сегодня, если время будет крышу доделаю и начну прикидывать отделку. Версия пробная, поэтому конструкцию решил упростить: дверь сделать бутафорской(у оригинала отъёмная деталь) и фиксацию крыши на магнитиках не вкорячивать, пока что отработаю технологию сборки и окраски.

Изменено 12 июля, 2018 пользователем kot7

[General Akamoto]

Отлично выглядит, и достаточно простым кажется сборка. Что я очень ценю, когда нужен какой ландшафт.

[kot7]

Картон действительно в работе сильно проще ПВХ (с пенокартоном правда не работал), но всё равно довольно трудно делать точную резку в домашних условиях, 1.5-2мм норм, а вот 3мм ножиком тяжко в один проход раскроить.

Крыша готова, сушка прошла успешно.

Как то так без покраса.

В открытом виде

Вид сверху

Вид сзади

тут видно, что крыша не совсем точно стыкуется со стенами, поторопился с резкой панелек скосов и по хорошему нужно делать оправку, чтобы стены при сушке не уводило.

А так норм смотрится

немножко красной угрозы

Неровности стыков после полного высыхания подрезаются скальпелем. Перед покраской думаю ещё обклеить снаружи салфетками или тонкой обёрточной бумажкой с фактурой, тогда вообще стыки должны замылиться...

[Бусый Волк]

Хорошо получилось, давно по АТ-43 ничего не видел :D

У самого в планах Вандала для Когов сделать :rolleyes:

[Бедный Йорик]

Бункер отличный, подошел бы для кого угодно. Так держать!

[kot7]

сейчас капец занят по работе, времени нет совсем на последние штрихи... O_o

когда попустит сразу выложу фоточки

зато, правда новые идеи в голову зашли из неожиданных мест
